電動上棒機方錠夾緊升降翻轉旋轉設備方形物體夾抱機圓棒方錠上料車

  電動上棒機設備布置及用途

設備布置在整理車間線切工序內，主要用途為將整錠開方后的方錠水平夾緊并翻轉＞90°

（具備慢速找正對中功能），并放入線切設備進行后續加工。

概述：上棒機將方錠平行裝夾后，升到切割機掛棒高度，將方錠安裝至切割機上料

夾具內。

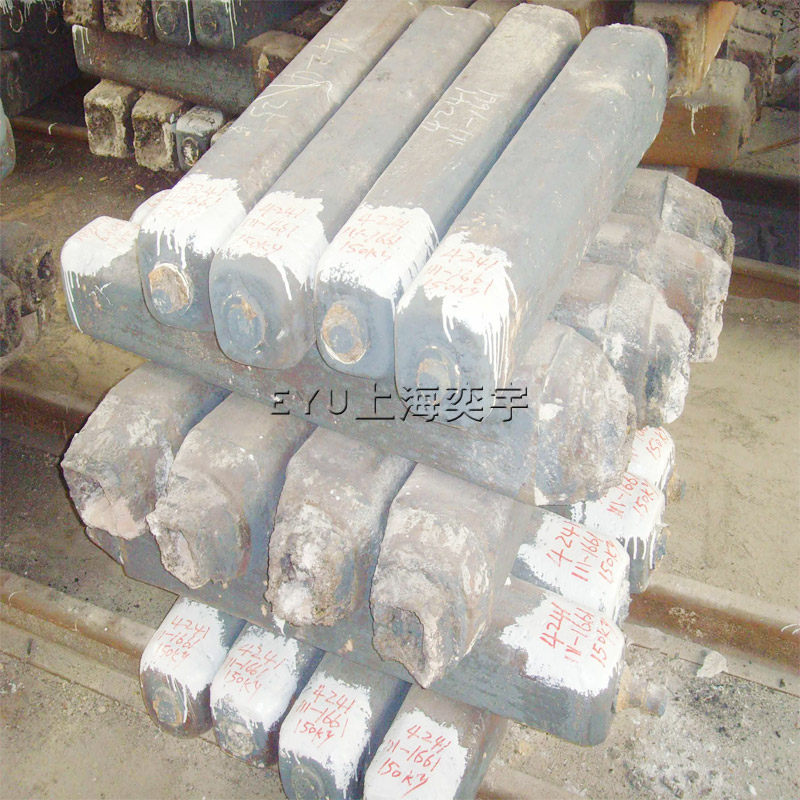

 方錠參數

1）方錠尺寸：3600*200~300*285mm，棒頭 400mm，總長 4000mm。

2）多晶硅純化方錠，棱角分明。上包機夾具需做聚氨酯等防護，避免損傷方錠。

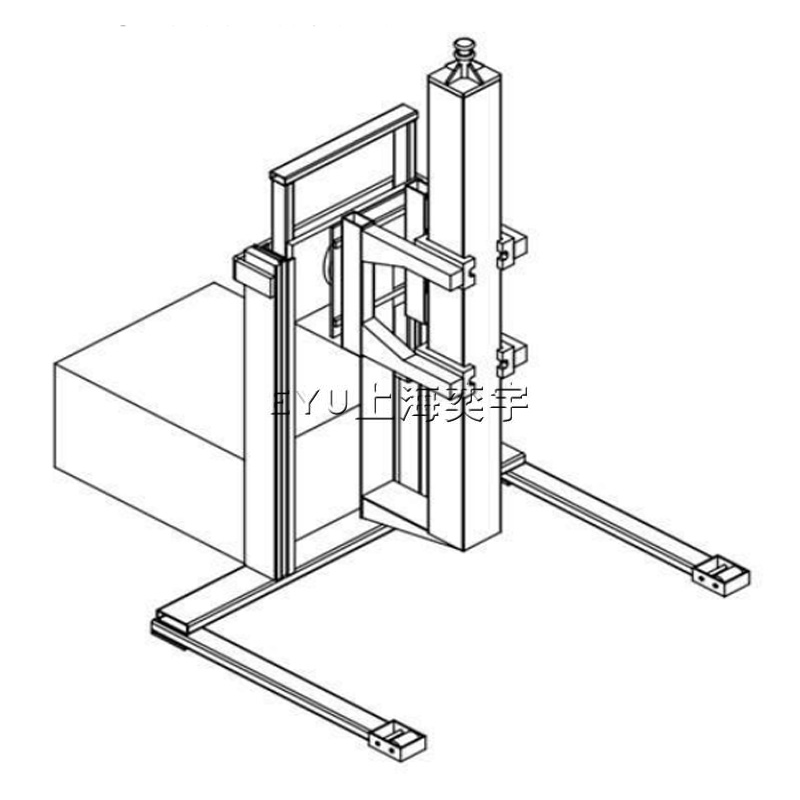

結構動作說明

A、電動上棒機就位到指定方錠放置位置后,上棒機通過夾具夾緊方錠（此時方錠水平放置

在小車上，并且對角朝下）；

B、豎直面內旋轉方錠至豎直狀態，調整上料車方錠托板機構緊貼方錠底部；

C、操作電動方錠上料車至線切設備處，操作上料車使方錠進入線切設備加工區域（此時

需注意方錠底部不得與線切設備干涉）；

D、通過電動方錠上料車底部方錠托板機構與夾緊機構的配合，使方錠端部粘接接頭與線

切設備掛鉤位置成功對接；

E、 松開上料車夾緊機構，撤走上料車，完成依次上料過程；

電動上棒機方錠夾緊升降翻轉旋轉設備方形物體夾抱機圓棒方錠上料車參數

1）充電式，電池容量滿足設備滿載連續工作 6 小時以上，電池形式不限。須配置電池快

拆功能和備用電池一塊，快速充電設備 1 套。

2）物料夾具：采用 V 型工裝夾具，同時具備圓棒和方錠夾取能力；

夾具表面采用聚氨酯等減壓材料，表面作防滑處理，避免物料滑倒；

夾具長度≥1000mm，具備物料托板裝置;

帶旋轉機構，將物料平行加氣后，旋轉豎立，旋轉角度≥90°，角度可調，于升降機構

帶互鎖裝置，不可同時工作。

3）升降: 升降高度≥500~3500mm，快、慢可調，下、上設置雙重連鎖限位保護；

采用帶防墜措施電動減速裝置。

4）上料能力：物料重量≥1000kg，乙方需計算物料在各種位置和方向時的設備動、靜平衡，

可采用添加配重等措施，嚴禁出現傾倒等重大安全事故。

5）作業場所：硅粉及含硅廢水作業環境，設備電氣部分采用全密封，避免污染造成設備短

路；機械潤滑部分全密封，避免硅粉磨損，保證設備運行精度。

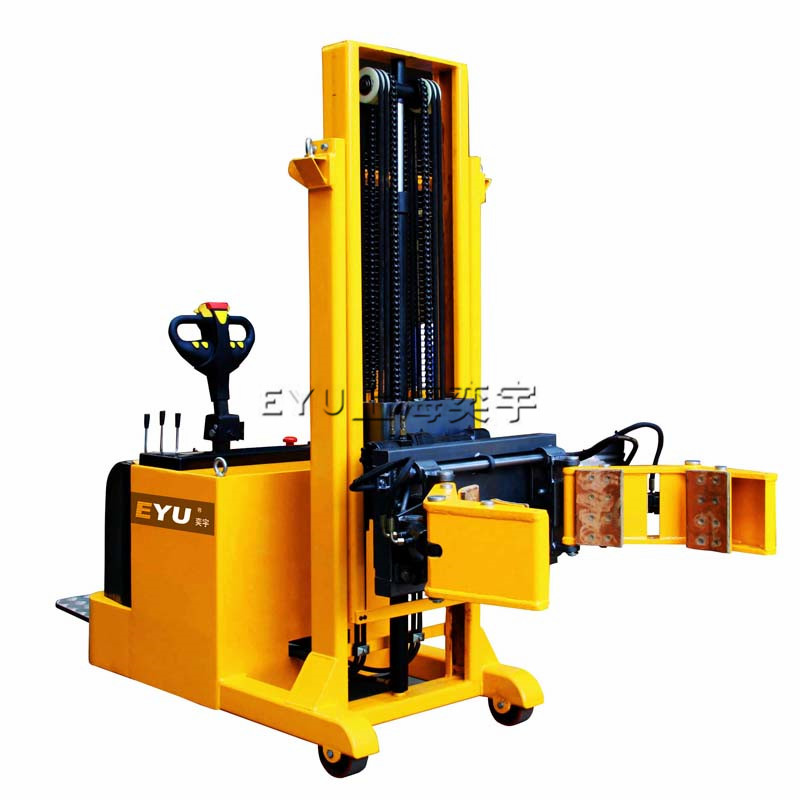

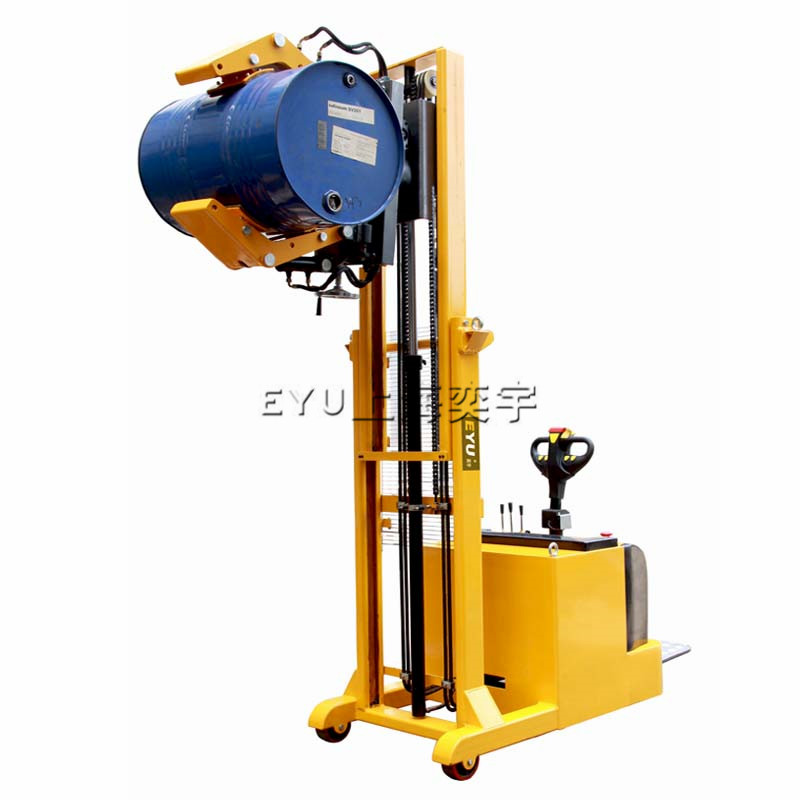

EY-YYL800平衡重式全電動翻轉車功能：

1.整機設計以人機工程為主導思想，融合國際的設計理念和技術，具有良好的安全性，操作性和舒適性。

2.帶載人踏板可以減少操作者疲勞，多功能操控手柄，行走無極調速器，大功率轉向開關，一體化液壓泵站，AC大功率行走驅動輪。

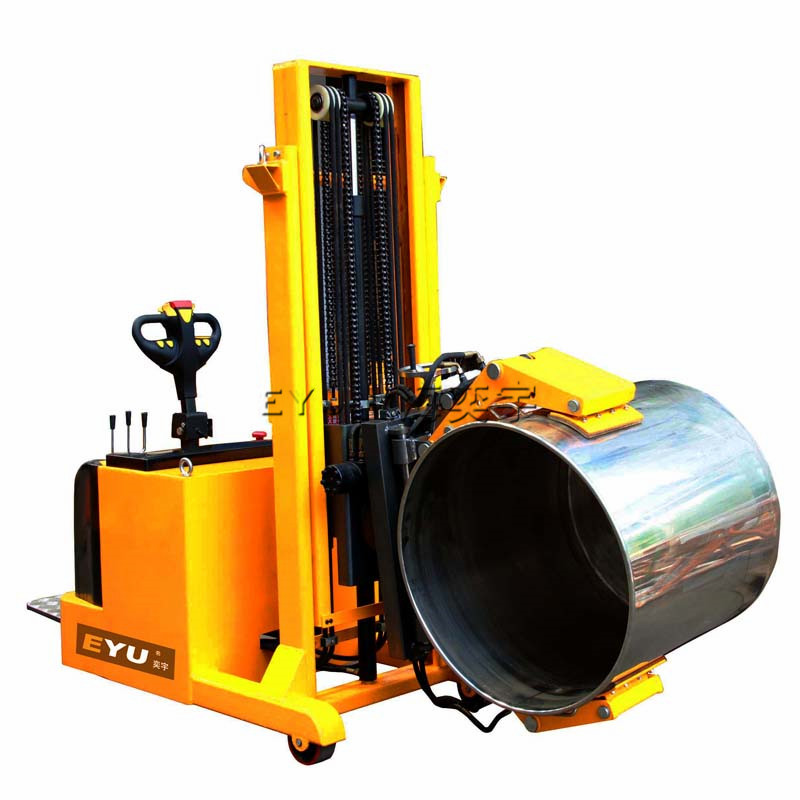

3.可調式夾臂，適合直徑230mm至830mm,雙向360度連續旋轉，夾臂在任意角度可進行操控。

EY-YYL800平衡重式全電動翻轉車詳細參數：
